En trykkbryter er en av de mest grunnleggende, men ofte oversett komponentene i væskekontroll- og automasjonssystemer. Det er en elektromekanisk eller elektronisk enhet som overvåker væske- eller gasstrykket i et system og utløser et elektrisk signal når trykket når et forhåndsbestemt settpunkt. Enten applikasjonen involverer vannforsyning, trykkluft, hydrauliske kretser eller industrimaskineri, fungerer trykkbrytere som de intelligente vokterne som holder systemene i drift sikkert og effektivt. PåNingbo TRUPOW Industrial Trade Co.,Ltd., er trykkbryterne våre konstruert for å møte de strenge kravene til både boliger og tunge industrimiljøer, og utgjør en kritisk del av vårt omfattendePumpetilbehørproduktspekter.
Å forstå hvordan trykkbrytere fungerer, hvordan de velges og hvordan de integreres i bredere systemer er viktig kunnskap for både ingeniører, innkjøpsspesialister og anleggsledere. Denne guiden går gjennom alt du trenger å vite, fra det grunnleggende driftsprinsippet til produktspesifikasjoner, installasjonshensyn og rollen trykkbrytere spiller som uunnværligPumpetilbehøri moderne væskehåndtering. Fabrikken vår har brukt år på å foredle disse produktene for å levere maksimal pålitelighet og lang levetid på tvers av ulike globale applikasjoner.
Kjernen i hver trykkbryter er et enkelt, men elegant prinsipp: mekanisk kraft generert av væske- eller gasstrykk brukes til å aktivere en elektrisk bryter. Når væske kommer inn i trykkporten, skyver den mot et føleelement, oftest en membran, stempel eller Bourdon-rør. Når trykket bygges, avbøyes følerelementet til det når kraftterskelen satt av en intern fjærmekanisme. På det tidspunktet utløser bevegelsen et sett med elektriske kontakter, og åpner eller lukker en krets avhengig av bryterens konfigurasjon.
Denne binære elektriske utgangen, enten en åpen krets eller en lukket krets, brukes deretter til å utløse nedstrømshandlinger. I et vannpumpesystem i boliger, for eksempel, får et stigende trykk forårsaket av tanktrykk at bryteren bryter strømmen til pumpemotoren, og forhindrer overtrykk. Når trykket faller når vann forbrukes, returnerer fjæren kontaktene til sin opprinnelige tilstand og pumpen starter på nytt. Denne automatiske syklusen gjentas tusenvis av ganger i løpet av produktets levetid, noe som gjør mekanisk robusthet til et ikke-omsettelig krav.
Fabrikken vår bygger sensormembranen fra materialer valgt spesielt for kompatibilitet med målmediet. Alternativene inkluderer:
De elektriske kontaktene er vanligvis vurdert etter deres belastningskapasitet og svitsjesyklusutholdenhet. Gullbelagte kontakter brukes i lavstrømssignalkretser der oksidasjonsmotstanden er avgjørende, mens sølvlegeringskontakter velges for motorkontrollkretser med høyere strømstyrke. Kontaktarrangementet, enten normalt åpent (NO), normalt lukket (NC), eller omkobling (CO), må samsvare med kontrolllogikken til målsystemet.
Moderne trykkbrytere fraTRUPOW har også forseglede hus med IP65- eller IP67-klassifiseringer, noe som sikrer at fuktighet, støv og industrielle forurensninger ikke kan kompromittere interne komponenter. Denne oppmerksomheten på miljøvern er det som skiller en langvarig industriell komponent fra et produkt som svikter for tidlig under krevende feltforhold.
Trykkbrytere er ikke et produkt som passer for alle. Industrien har utviklet flere distinkte design, hver optimalisert for spesifikke trykkområder, medietyper og applikasjonsmiljøer. Å vite hvilken type som passer ditt system er det første skrittet mot en pålitelig installasjon.
Dette er den tradisjonelle og mest brukte varianten. Et mekanisk føleelement aktiverer direkte en elektrisk bryter med snap-virkning. De er robuste, kostnadseffektive og egnet for et bredt spekter av industrielle og kommersielle bruksområder. VårPumpetilbehørlinje inkluderer elektromekaniske trykkbrytere designet for trykkområder fra 0,5 bar til 25 bar.
Disse enhetene bruker en piezoelektrisk eller keramisk trykksensor kombinert med en integrert krets for å oppdage trykkendringer og generere et elektronisk byttesignal. De tilbyr overlegen presisjon, ingen bevegelige deler, og er ideelle for applikasjoner der repeterbarhet og lang levetid ved hyppig sykling er avgjørende.
I stedet for å måle absolutt eller overtrykk, reagerer differensialtrykkbrytere på forskjellen i trykk mellom to punkter i et system. De er mye brukt i filterovervåking, strømningsdeteksjon og HVAC-applikasjoner der en økende trykkforskjell signaliserer et blokkert filter eller begrenset strømningsvei.
Vakuumbrytere er designet for å fungere under atmosfærisk trykk, og brukes i sugesystemer, vakuumpakkeutstyr og medisinsk utstyr. De krever et følerelement som er i stand til å reagere nøyaktig på undertrykk uten mekanisk feil.
Tabellen nedenfor oppsummerer nøkkelegenskapene til hver type:
| Type | Sensing metode | Typisk trykkområde | Beste applikasjon | Nøkkelfordel |
| Elektromekanisk | Membran / stempel | 0,5 - 25 bar | Pumper, kompressorer, VVS | Lave kostnader, høy pålitelighet |
| Elektronisk / Solid State | Piezoelektrisk sensor | 0,1 - 600 bar | Presisjons industriell kontroll | Høy repeterbarhet, ingen slitasje |
| Differensial | Toports membran | 0 - 10 bar differensial | Filterovervåking, strømningsdeteksjon | Måler trykkforskjell |
| Vakuum | Kapsel / belg | -1 til 0 bar | Sugesystemer, emballasje | Fungerer under atmosfæren |
Når man evaluerer trykkbrytere for anskaffelse eller systemdesign, forteller produktdataarket bare en del av historien. Å forstå hva hver spesifikasjon faktisk betyr i praksis, og hvordan den påvirker systemytelsen, er det som skiller en informert beslutning fra en kostbar feil. Nedenfor er de mest kritiske parametrene å evaluere, sammen med veiledning om hvilke verdier du bør se etter i forskjellige applikasjoner.
Settpunktet er trykkverdien som bryteren aktiveres ved. Differansen (også kalt hysterese) er forskjellen mellom inn- og utkoblingstrykket. En riktig konfigurert differensial forhindrer raske koblingssykluser (korte sykluser) som kan skade pumpemotorer og redusere komponentens levetid.
Uttrykt som maksimal spenning og strøm kan kontaktene trygt bytte. Motorbelastninger krever en høyere karakter enn resistive belastninger på grunn av innkoblingsstrøm. Reduser alltid kontaktene med minst 20 % når du bytter induktive laster som motorkontaktorer eller magnetventiler.
Definerer motstand mot faste partikler og vann. IP65 passer for de fleste industrielle miljøer. IP67 eller IP68 kreves for nedsenkbare eller utendørs installasjoner utsatt for regn og vask.

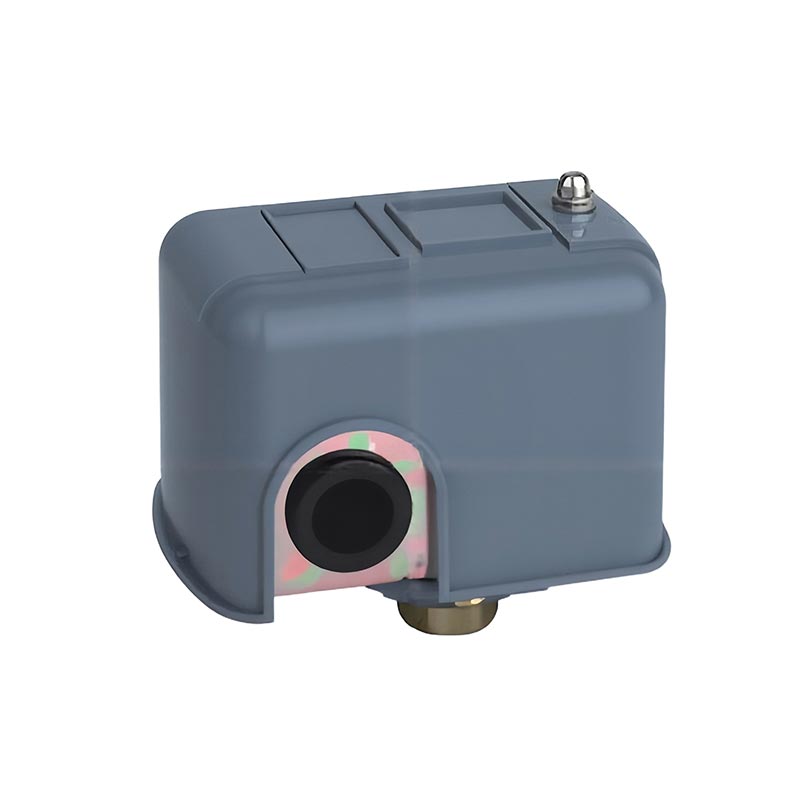

Vår komplette produktspesifikasjonstabell for standardenPumpetilbehørtrykkbryterserie fraNingbo TRUPOW Industrial Trade Co.,Ltd.er gitt nedenfor:
| Parameter | Spesifikasjon |
| Trykkområde (justerbar) | 1 - 10 bar / 2 - 16 bar / 4 - 25 bar (avhengig av modell) |
| Fabrikkstandard innstillingspunkt | Innskjæring: 1,4 bar / Utskjæring: 2,8 bar (standardmodell) |
| Differensiell rekkevidde | 0,5 - 3,5 bar (justerbar via sekundærfjær) |
| Elektrisk vurdering | 16A / 250VAC; 10A / 380VAC |
| Kontaktkonfigurasjon | 1NO + 1NC (SPDT) |
| Membranmateriale | NBR standard; EPDM / SS valgfritt |
| Husmateriale | Glassfylt nylon PA66; valgfri formstøpt sink |
| Porttilkobling | 1/4 tommers BSP eller NPT hann (andre størrelser på forespørsel) |
| Inntrengningsbeskyttelse | IP44 standard; IP65 valgfritt |
| Driftstemperatur | -10 grader C til +60 grader C |
| Medietemperatur | Maks +70 grader C |
| Mekanisk liv | Mer enn 500 000 byttesykluser |
| Sertifiseringer | CE, RoHS, NSF/ANSI 61 (drikkevannsmodeller) |
| Vekt | Ca. 185 g |
Allsidigheten til trykkbryteren er en grunn til at den har blitt en standardkomponent i så mange bransjer. Fra den minste boosterpumpen for husholdningsvann til en flertrinns industriell kompressorbank, disse enhetene spiller en grunnleggende rolle i automatisert trykkstyring. Vår fabrikk forsyningerPumpetilbehørinkludert trykkbrytere til kunder i mer enn 40 land, noe som gir oss dyp innsikt i det bredest mulige spekteret av virkelige applikasjoner.
Dette er den mest utbredte applikasjonen globalt. Trykkbrytere styrer start og stopp av vannpumpemotorer i bolig-, kommersielle og landbruksmiljøer. Når de er riktig konfigurert, opprettholder de konsistent vanntrykk i distribusjonssystemet uten å kreve konstant manuell intervensjon. Viktige krav for denne applikasjonen inkluderer:
Luftkompressorer er avhengige av trykkbrytere for å sykle kompressormotoren mellom en lastet og ubelastet tilstand, og holder mottakertanken innenfor et definert trykkbånd. Høysyklus-livskontakter er avgjørende her fordi kompressorer i travle verksteder eller produksjonsanlegg kan sykle dusinvis av ganger i timen.
I hydrauliske systemer brukes trykkbrytere for å signalisere når en krets har nådd måldriftstrykket, og utløser neste trinn i en automatisert sekvens. De fungerer også som sikkerhetslåser, og slår av den hydrauliske kraftenheten hvis trykket faller under en minimumsterskel som kan indikere en lekkasje eller pumpesvikt.
Både høytrykks- og lavtrykksbrytere beskytter kjølemiddelkretser fra å operere utenfor sikre trykkgrenser. En høytrykksbryter slår ut kompressoren hvis utløpstrykket overstiger et sikkert maksimum, mens en lavtrykksbryter forhindrer drift når kjølemediefyllingen er utilstrekkelig.
Trykkbrytere i brannslokkingssystemer oppdager et fall i systemtrykket forårsaket av at et sprinklerhode aktiveres, utløser et alarmsignal og starter jockey- eller hovedbrannpumper. Pålitelighet og responshastighet er helt avgjørende i denne livssikkerhetsapplikasjonen.
Å velge en trykkbryter er ikke bare et spørsmål om å matche trykkområdet. En systematisk utvelgelsesprosess tar hensyn til media, den elektriske belastningen, miljøet, nødvendig presisjon og de totale eierkostnadene over produktets levetid. Følgende sjekkliste representerer metoden ingeniørteamet vårt brukerNingbo TRUPOW Industrial Trade Co.,Ltd.anbefaler til kunder når de spesifiserer trykkbrytere for nye installasjoner eller utskiftninger.
Tabellen nedenfor gir en hurtigreferanse som kartlegger vanlige applikasjoner til de anbefalte produktparametrene:
| Søknad | Anbefalt trykkområde | Kontaktvurdering | IP-vurdering | Membranmateriale |
| Husholdningsvannpumpe | 1 - 10 bar | 16A / 250VAC | IP44 | EPDM (drikkevann) |
| Industriell luftkompressor | 4 - 16 bar | 16A / 250VAC | IP65 | NBR |
| Hydraulisk kraftenhet | 10 - 250 bar | 10A / 250VAC | IP65 | Rustfritt stål |
| Kjølekrets | 0 - 30 bar | 8A / 250VAC | IP44 | NBR |
| Kjemisk bearbeiding | 0 - 25 bar | 6A / 250VAC | IP67 | PTFE-belagt |
Selv trykkbryteren av høyeste kvalitet vil underprestere eller svikte for tidlig hvis den er feil installert. Installasjonspraksis påvirker målenøyaktigheten, repeterbarheten for bytte og komponentens levetid direkte. Følgende veiledning er hentet fra installasjonsinstruksjonene som følger med allePumpetilbehørprodukter fra fabrikken vår og gjenspeiler de vanligste problemene som oppstår i feltet.
De fleste elektromekaniske trykkbrytere har to justerbare fjærmekanismer: en stor fjær som kontrollerer utskjæringspunktet (høyt) og en mindre fjær som kontrollerer differensialen. Justering bør utføres med systemet under trykk og en kalibrert trykkmåler installert nær bryterporten. Øk den store fjærspenningen for å heve utskjæringspunktet; øke den lille fjærspenningen for å utvide differensialen. Verifiser alltid de endelige settpunktene gjennom minst tre komplette av-på-sykluser før du forlater installasjonen.
Q1: Hva er forskjellen mellom en trykkbryter og en trykksensor?
En trykkbryter gir en diskret elektrisk utgang, enten på eller av, når trykket krysser et definert settpunkt. Den kommuniserer ikke den faktiske trykkverdien til en kontroller. En trykksensor (også kalt en trykktransduser) genererer et kontinuerlig analogt eller digitalt signal proporsjonalt med det målte trykket, slik at en PLS eller et kontrollsystem kan overvåke trykket i sanntid og ta proporsjonale kontrollbeslutninger. Trykkbrytere benyttes der enkel på-av-styring er tilstrekkelig og kostnadseffektiv. Trykksensorer brukes der kontinuerlig overvåking, datalogging eller proporsjonal kontroll er nødvendig. I mange moderne systemer fungerer begge enhetene sammen: en trykksensor gir overvåking og tilbakemelding, mens en dedikert trykkbryter gir en kablet sikkerhetslås uavhengig av kontrollsystemprogramvaren.
Q2: Hvorfor fortsetter trykkbryteren å sykle raskt på og av?
Rask av-på-sykling, ofte kalt kort-sykling, er nesten alltid forårsaket av en av tre forhold: en utilstrekkelig trykkdifferensialinnstilling, en vannmettet trykktank eller en lekkasje i systemet. Hvis differansen mellom inn- og utkoblingssettpunktene er for smale, vil selv små naturlige trykksvingninger føre til at bryteren utløses gjentatte ganger. En vannmettet trykktank (hvor luftforfyllingen har gått tapt) betyr at tanken nesten ikke gir trykkbuffring, noe som får trykket til å svinge dramatisk med hver pumpestart eller stopp. En systemlekkasje betyr at trykket synker kontinuerlig etter at pumpen stopper, og utløser en umiddelbar omstart. Diagnostiser ved først å kontrollere trykktankens luftforfylling med en dekkmåler når systemet er trykkløst. Hvis forhåndsladingen er riktig, øk bryterdifferensialen litt. Hvis kort syklus vedvarer, utfør en systematisk lekkasjetest på alle koblinger og komponenter.
Q3: Hvordan justerer jeg inn- og utkoblingstrykket på en standard pumpetrykkbryter?
På en standard elektromekanisk pumpetrykkbryter justeres utkoblingstrykket (høyt) ved hjelp av den store fjærmutteren som er plassert under bryterdekselet, og differensialen (gapet mellom innkobling og utkobling) justeres ved hjelp av den mindre fjærmutteren. Å dreie den store mutteren med klokken øker både inn- og utkoblingstrykket sammen, og opprettholder den eksisterende differensialen. Ved å dreie den lille mutteren med klokken utvides differensialen ved å senke innkoblingstrykket mens utkoblingstrykket forblir uendret. Gjør alltid justeringer i små trinn, en halv omgang om gangen, og la systemet fullføre en hel syklus før du evaluerer resultatet. En kalibrert trykkmåler installert ved pumpeutløpet er avgjørende for nøyaktig justering. Registrer endelige innstillinger i systemvedlikeholdsloggen. Se det produktspesifikke instruksjonsarket som følger med alt pumpetilbehør fra Ningbo TRUPOW Industrial Trade Co.,Ltd. for modellspesifikke justeringsprosedyrer.
Q4: Hva får en trykkbryter til å svikte, og hvordan kan jeg forlenge levetiden?
De vanligste årsakene til trykkbrytersvikt er kontaktslitasje fra overdreven koblingssyklus, membrantretthet eller kjemisk angrep fra inkompatible medier, fuktinntrengning i det elektriske huset og mekanisk skade fra overtrykk eller vannslag. Levetiden kan forlenges gjennom flere praktiske tiltak: installer en vannhammerstopper oppstrøms for bryteren for å absorbere trykkpigger; monter en inline sil for å beskytte sensorporten mot partikkelforurensning; verifiser at svitsjens IP-klassifisering er passende for installasjonsmiljøet; bruk en kontaktor eller relé for å isolere bryterkontaktene fra tunge induktive belastninger i stedet for å bytte motorkretser direkte; og planlegge årlig inspeksjon av kontakttilstand og membranintegritet som en del av et forebyggende vedlikeholdsprogram. Fabrikken vår designer trykkbryterne for pumpetilbehør med forsterkede membraner og sølvlegeringskontakter spesielt for å maksimere gjennomsnittstiden mellom feil i krevende kontinuerlige applikasjoner.
Q5: Kan en trykkbryter brukes med andre væsker enn vann, for eksempel olje eller kjemikalier?
Ja, trykkbrytere kan brukes med et bredt spekter av medier, men de fuktede materialene må tilpasses nøye til væskens kjemiske egenskaper, temperatur og viskositet. For bruk med hydraulikkolje er NBR-membraner og fuktede deler av messing eller rustfritt stål vanligvis egnet. For aggressive kjemikalier som syrer, alkalier eller løsemidler, gir en PTFE-belagt membran kombinert med rustfritt stål fuktede komponenter den beste motstanden. For dampapplikasjoner kreves et følerelement av stempeltypen med høytemperaturtetninger, og en sifonsløyfe (pigtail) bør installeres mellom dampledningen og bryterporten for å beskytte følerelementet mot direkte dampkontakt. Se alltid mediekompatibilitetsdiagrammet i produktdatabladet før du spesifiserer en trykkbryter for bruk uten vann. Ningbo TRUPOW Industrial Trade Co.,Ltd. tilbyr materialkonsultasjonsstøtte for å hjelpe kundene med å identifisere den riktige kombinasjonen av membran og husmateriale for deres spesifikke media og driftsforhold.
En trykkbryter er langt mer enn en enkel på-av-enhet. Det er den automatiserte intelligensen som holder pumper, kompressorer og hydrauliske systemer i gang sikkert og effektivt uten konstant menneskelig tilsyn. Å velge riktig trykkbryter, installere den riktig og vedlikeholde den proaktivt er de tre pilarene for pålitelig systemytelse. Fra membranmaterialet til kontaktvurderingen, alle spesifikasjoner er viktige, og å forstå disse spesifikasjonene er det som gjør at ingeniører og anleggsledere kan ta trygge anskaffelsesbeslutninger.
Som en produsent med dyp ekspertise innenPumpetilbehør, Ningbo TRUPOW Industrial Trade Co.,Ltd.samler materialteknikk, elektroteknikk og applikasjonskunnskap for å produsere trykkbrytere som yter konsekvent på tvers av hele spekteret av globale industri- og boligmiljøer. Produktene våre er testet i henhold til internasjonale standarder, støttet av omfattende dokumentasjon, og støttet av et responsivt teknisk team som er klare til å hjelpe med applikasjonsspesifikke spørsmål.
Enten du spesifiserer en trykkbryter for en ny installasjon, erstatter en mislykket enhet eller ønsker å oppgradere til et mer pålitelig produkt, har fabrikken vår produktutvalget og applikasjonskunnskapen til å støtte deg hele veien. VårPumpetilbehørkatalogen dekker standardmodeller for de vanligste bruksområdene, så vel som spesialkonstruerte løsninger for krevende eller uvanlige driftsforhold.
KontaktNingbo TRUPOW Industrial Trade Co.,Ltd. i dag for å diskutere kravene til trykkbryteren. Vårt tekniske salgsteam er klare til å hjelpe deg med å identifisere det riktige produktet fra vårt omfattendePumpetilbehørrekkevidde, gi detaljerte datablad og sertifiseringer, og behandle henvendelsen din raskt og profesjonelt.
Vi svarer på alle handelshenvendelser innen 24 timer. Ta kontakt med fabrikken vår i dag og la oss vise deg hvorfor kunder i over 40 land stoler påNingbo TRUPOW Industrial Trade Co.,Ltd.som deres foretrukne kilde forPumpetilbehørog væskekontrollkomponenter.
